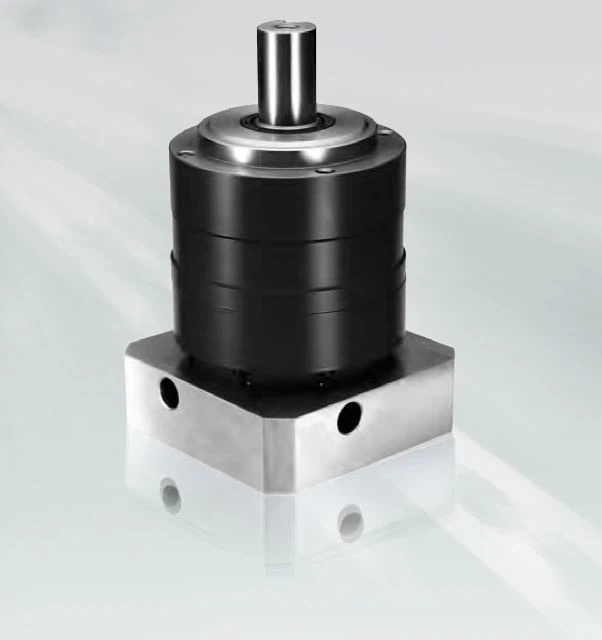

Lleihäwr cyflymder blwch gêr ar gyfer peiriant diwydiannol

PLMD 120 / PLMD +120

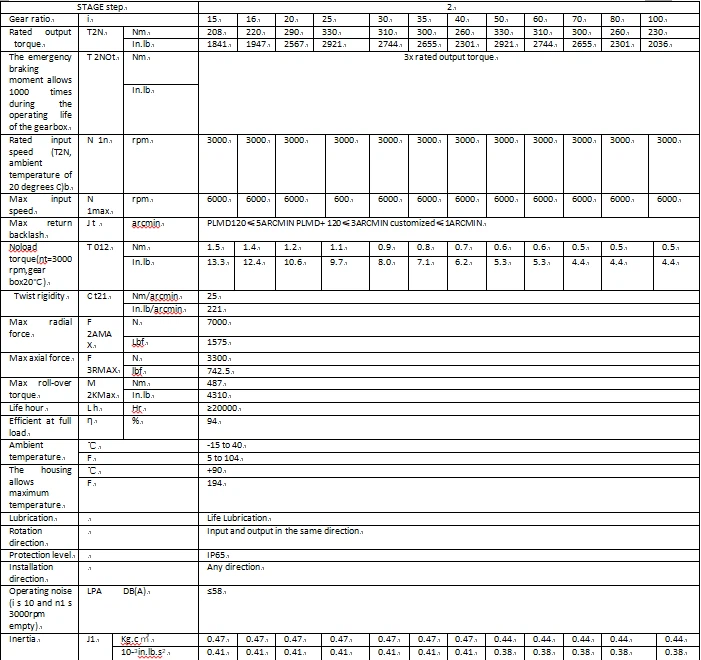

Lefel CAM				2
Cymhareb gêr	i			15		16		20	25			30	35		40		50	60	70	80	100
Torque allbwn wedi'i raddio	T2N		Nm	208		220		290	330			310	300		260		330	310	300	260	230
			Yn.lb.	1841		1947		2567	2921			2744	2655		2301		2921	2744	2655	2301	2036
Mae'r foment brecio brys yn caniatáu 1000 o weithiau yn ystod oes weithredol y blwch gêr	T 2NOt		Nm	Torc allbwn â sgôr 3x
			Yn.lb.
Cyflymder mewnbwn wedi'i raddio (T2N, tymheredd amgylchynol o 20 gradd C) b	N 1n		rpm	3000		3000		3000			3000	3000	3000		3000		3000	3000	3000	3000		3000
Cyflymder mewnbwn Max	N 1max		rpm	6000		6000		6000			600	6000	6000		6000		6000	6000	6000	6000		6000
Max adlach adlach	J t		arcmin	PLMD120≤5ARCMIN PLMD+ 120≤3ARCMIN wedi'i addasu≤1ARCMIN
Torque Noload (nt=3000rpm, blwch gêr20ºC)	T 012		Nm	1.5	1.4			1.2		1.1		0.9	0.8		0.7		0.6	0.6	0.5	0.5			0.5
			Yn.lb.	13.3	12.4			10.6		9.7		8.0	7.1		6.2		5.3	5.3	4.4	4.4			4.4
Anhwylder twist	C t21		Nm / arcmin	25
			Yn.lb/arcmin	221
Grym radial Max	F 2AMAX		N	7000
			Lbf	1575
Grym echelinol Max	F 3RMAX		N	3300
			lbf	742.5
Torque trosglwyddo drosodd	M 2KMax		Nm	487
			Yn.lb.	4310
Awr bywyd	L h		Hr	≥20000
Effeithlon ar y llwyth llawn	η		%	94
Tymheredd amgylchynol	ºC			-15 i 40
	F			5 i 104
Mae'r tai yn caniatáu tymheredd uchaf	ºC			+90
	F			194
Iro				Iro Bywyd
Cyfeiriad cylchdro				Mewnbwn ac allbwn i'r un cyfeiriad
Lefel amddiffyn				IP65
Cyfeiriad gosod				Unrhyw gyfeiriad
Sŵn gweithredu (yn 10 a n1 s 3000rpm yn wag)	DB LPA (A)			≤58
Inertia	J1	Kg.cm2		0.47			0.47	0.47		0.47		0.47		0.47	0.47	0.44		0.44	0.44	0.44				0.44
		10-³in.lb.s²		0.41			0.41	0.41		0.41		0.41		0.41	0.41	0.38		0.38	0.38	0.38				0.38

1. Mae'r rhyngwyneb trosglwyddo gêr yn mabwysiadu Bearings rholer nodwydd llawn heb gawell,
cynnwys yr ardal gyswllt i wella anhyblygedd y strwythur a'r torque allbwn.

2. Mae cludwr y blaned a'r siafft allbwn yn mabwysiadu dyluniad strwythur integredig i
gwella crynoder y strwythurwr wrth sicrhau'r anhyblygedd torsional mwyaf.

3. Defnyddio saim iro synthetig a mabwysiadu dyluniad selio gradd IP65protection,
nid yw'r olew iro yn gollwng ac mae'n rhydd o waith cynnal a chadw.

4. Trwy docio proffil y dannedd a phlwm y surfaceto dannedd sgriw, lleihau effaith a sŵn y gêr i mewn ac allan,
gwneud y broses meshing gêr yn fwy sefydlog a chynyddu bywyd gwasanaeth y system gêr.

5. Mae'r lleihäwr yn mabwysiadu dyluniad gêr helical, ac mae ei gymhareb meshing proffil dannedd fwy na dwywaith y gerau sbardun cyffredin.
Mae ganddo nodweddion rhedeg llyfn, sŵn isel, torque allbwn uchel ac adlach isel.

Gwasanaethau technegol:

Yn ôl y paramedrau perthnasol a ddarperir gan y cwsmer, defnyddir meddalwedd peirianneg SIGRINER i greu'r diagram cromlin llwyth cynnig o'r offer mecanwaith i gael y paramedrau cyfatebol a chael y gromlin llwyth cynnig. Yn reddfol arddangos paramedrau a mynegeion llwyth pwysig yn y system drosglwyddo i helpu cwsmeriaid i wneud dyluniad strwythurol rhesymol.
Mae SIGRINER yn darparu cronfa ddata amotor gan 500 o wneuthurwyr modur servo ledled y byd

Hyfforddiant i gwsmeriaid:
Mae'n anrhydedd i ni ddarparu ein harbenigedd cyfrifiadura cymhwysol a dylunio trosglwyddo. Gallwn ddarparu hyfforddiant perthnasol yn ôl eich anghenion. Cysylltwch â'n peiriannydd, neu anfonwch acall / wechat atom

Cais diwydiant• Rydym yn darparu cyflenwad cyflym a chefnogaeth gref ledled y byd trwy rwydwaith gwerthu a gwasanaeth cyflawn
• Gyda blynyddoedd o brofiad cyfoethog, mae ein harbenigwyr awdurdodol yn darparu gwasanaethau ymgynghori sy'n arwain y farchnad ar gyfer gwahanol sectorau diwydiannol

• Roboteg, awtomeiddio a thechnoleg trin
Amrywiaeth o flychau gêr servo a systemau trosglwyddo mecanyddol, o fodelau darbodus i fodelau pen uchel; gellir eu cymhwyso i wahanol robotiaid a'u bwyeill ategol, megis siafftiau trosglwyddo a dyfeisiau rheoli gorsafoedd

• Peiriant argraffu
Mae blwch gêr arloesol yn sicrhau sefydlogrwydd, cywirdeb cydamseru a chywirdeb tymor hir hyd yn oed ar gyflymder uchel
Yr ateb perffaith ar gyfer prosesau argraffu o ansawdd uchel a chymwysiadau dyletswydd parhaus eraill
Opsiwn: synhwyrydd integredig ar gyfer monitro tensiwn papur a pharamedrau tebyg

• Offer peiriant a systemau gweithgynhyrchu
Mae trachywiredd uchel, gweithrediad sefydlog ac effeithlonrwydd uchel i gyd yn deillio o atebion system fecanyddol sefydlog, sero adlach ac anhyblygedd uchel, megis defnyddio cynhyrchion ar borthiant, cylchdroi ac echelinau ategol
• Peiriannau bwyd a phecynnu
Cyfres o flychau gêr sydd wedi'u cynllunio'n arbennig ar gyfer siafftiau amrywiol a ddefnyddir ym maes technoleg pecynnu (gan gynnwys blychau gêr sydd â dyluniad gwrth-cyrydiad) -can sicrhau'r effeithlonrwydd gwaith mwyaf, hyblygrwydd mecanyddol a chyflymder beicio

• Peiriant tecstilau
• Llinell gynhyrchu canio awtomatig
